소형 SlimSMA HV(DO-221AC) 패키지로 출시
1A 및 2A 제품군, 낮은 정전 용량(7.2nC)과 3.2mm의 높은 최소 Creepage distance 제공
Vishay가 컴팩트한 로우 프로파일 SlimSMA HV(DO-221AC) 패키지의 3세대 650V 및 1200V 실리콘 카바이드(SiC) 쇼트키 다이오드 3종을 발표했다.

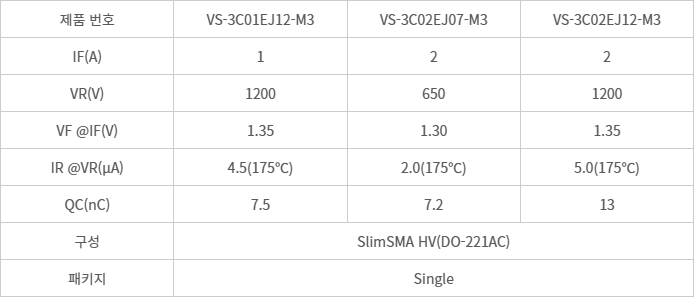

MPS(Merged PIN Schottky) 설계와 3.2mm 최소 Creepage distance 를 특징으로 하는 1A급 VS-3C01EJ12-M3및 2A급 VS-3C02EJ07-M3, VS-3C02EJ12-M3은 낮은 정전 용량과 온도 변화에 무관한 스위칭 특성을 결합해 고속 하드 스위칭 전원 설계의 효율성을 향상시킨다.
고전압 애플리케이션의 경우 Vishay Semiconductors의 소자는 높은 Creepage distance 를 통해 향상된 전기 절연을 제공하며, SlimSMA HV 패키지는 높은 CTI≥600의 몰딩 컴파운드를 사용해 탁월한 전기 절연을 보장한다. 공간 제약이 있는 설계를 위해 이 다이오드는 풋프린트가 유사한 경쟁 SMA 및 SMB 패키지(2.3mm)에 비해 0.95mm의 낮은 두께를 제공한다.
실리콘 다이오드와 달리 VS-3C01EJ12-M3, VS-3C02EJ07-M3, VS-3C02EJ12-M3은 온도에 관계없이 7.2nC까지의 낮은 정전용량을 유지해 고주파 애플리케이션에서 스위칭 속도 향상, 전력 손실 감소, 효율 향상을 제공한다. 또한 이 소자는 recovery tail이 거의 없어 효율이 더욱 향상되고, MPS 구조는 순방향 전압 강하를 1.30V까지 구현했다.
+175 ℃의 높은 동작 온도를 갖춘 VS-3C01EJ12-M3, VS-3C02EJ07-M3, VS-3C02EJ12-M3의 일반적인 적용 분야로는 서버 전원 공급 장치, 에너지 생성 및 저장 시스템, 산업용 드라이브 및 공구, X선 발생기 등의 DC/DC 및 AC/DC 컨버터용 부트스트랩, anti-parallel 및 PFC 다이오드가 있습니다. 이러한 애플리케이션에서 병렬 연결을 용이하게 하기 위해 이 소자는 양의 온도 계수를 제공한다.
RoHS 규정을 준수하고 할로겐을 사용하지 않는 이 다이오드는 J-STD-020에 따른 Moisture Sensitivity Level 1을 제공하며 JESD 201 클래스 2 휘스커 테스트를 충족한다.
샘플 및 양산 제품은 현재 즉시 공급 가능하며 리드타임은 14주이다
유은정 기자 judy6956@etnews.com
